Ürün Kategorisi

Kanal Tipi Fanlar

Havayı kanal hattının içinde taşıyan, kanala seri bağlanan fanlar. Cihaz görünmez; asma tavan arasında ya da tesisat şaftında durur. Yuvarlak ve dikdörtgen kesitli modeller vardır ve seçim kanalın kesitine göre yapılır. Yaşam alanına yakın hatlarda sessiz seriler ayrıca sunulur. Seçimi belirleyen sorular: kanal çapı/kesiti, gereken debi, gürültü hassasiyeti ve hattın radon gibi özel bir tahliye görevi olup olmadığıdır.

SES VE KONFOR

Sessiz kanal tipi fan: ses emici kaplamalı Lineo Quiet

Vortice Lineo Quiet, ses emici kaplaması dış gövdeye bütünleşik bir karışık akışlı kanal fanıdır; kaplama çevresel ses emisyonunu en aza indirmek için optimize edilmiştir. Katalog her model ve çalışma noktası için emiş, üfleme ve gövde değerini ayrı verir. En düşük değer 9,9 dB(A) · 4 V · gövde, 3 m (Lineo 100 Quiet ES). Ø200 AC modellerinde en yüksek hızda Lineo 200 Quiet 35,5 dB(A) · en yüksek hız · gövde, 3 m; Lineo 200 için kataloğun s.28’inde 46,9 dB(A) · gövde, 3 m yazar. Katalog, pasif bir Helmholtz rezonatör grubunun belirli frekanslarda ses düzeyini düşürdüğünü belirtir. Seri, 100 ile 315 mm arasında nominal kanal çaplarında (Ø100–Ø315), AC ve 0–10 V ayarlı EC motorlu sürümlerle gelir.

Kaynak: Vortice LINEO kataloğu, Mayıs 2026 · s.6, 9, 12, 18, 24, 28

Ses Emici Kaplama

Kaplama, ortama yayılan ses emisyonunu azaltmak üzere tasarlanmıştır.

Karma Akışlı Fan

Kanal tipi bir fandır. Çap ve debi değerleri model föyünde yer alır.

İki Motor Seçeneği

AC endüksiyon motorlu (LINEO QUIET) ya da EC fırçasız motorlu (LINEO QUIET ES) seçilebilir.

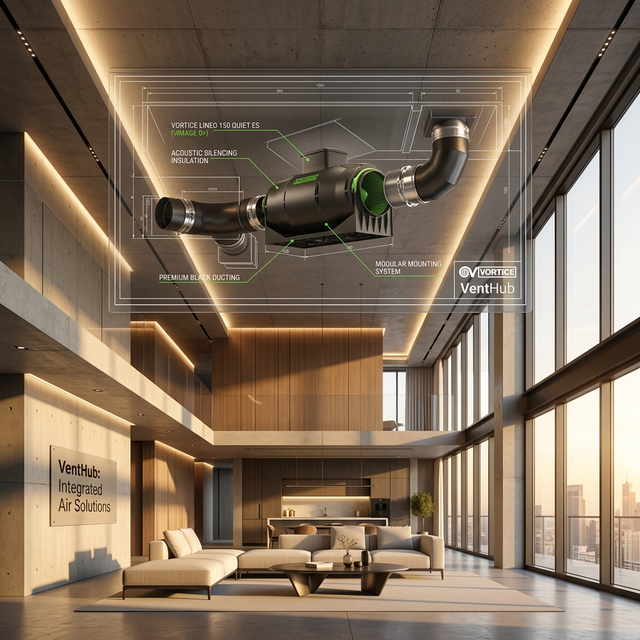

Vortice Lineo Quiet kanal fanının iç mekânda gösterildiği çizim

•

AC Motorlu Model

LINEO QUIET
AC endüksiyon motor
Karma akışlı fan
Ses emici gövde kaplaması

•

EC Motorlu Model

LINEO QUIET ES
EC fırçasız motor
Karma akışlı fan
Ses emici gövde kaplaması

TEKNOLOJİ

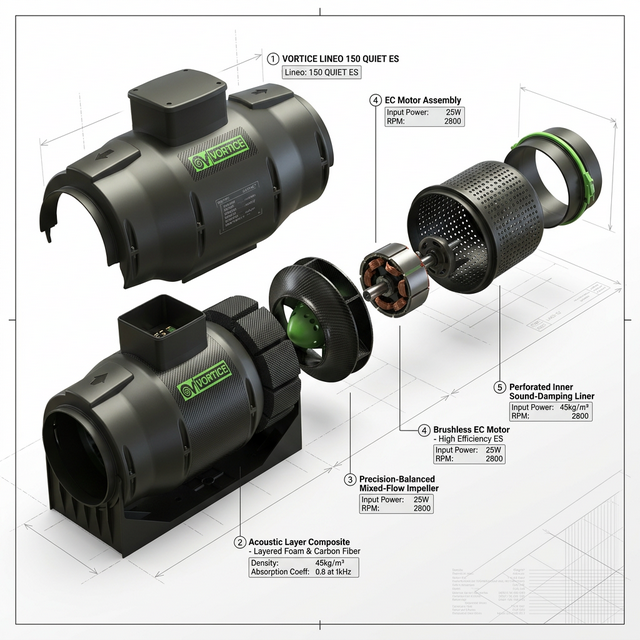

Vortice Lineo Quiet'in Yapısı

Vortice Lineo Quiet, ses emici kaplaması dış gövdeye entegre, karma akışlı bir kanal fanıdır.

Ses Emici Gövde

Ses emici kaplama dış gövdeye entegredir.

Karma Akış

Kanal tipi karma akışlı bir fandır; teknik özellikler ürün sayfasındadır.

Motor Seçenekleri

AC endüksiyon motorlu LINEO QUIET ve EC fırçasız motorlu LINEO QUIET ES.

İTALYA MERKEZLİ MARKA

Vortice Lineo Quiet Kanal Fanları:

Lineo Quiet, ses emici kaplaması dış gövdeye entegre karma akışlı bir kanal fanı ailesidir; AC motorlu LINEO QUIET ve EC motorlu LINEO QUIET ES olarak sunulur.

Vortice Ürün Ailesi

184

Vortice Aktif Model

İtalya

Ülke

AC / EC Motor

Karma Akışlı Fan Ailesi

Vortice markası ve Tribiano (İtalya) merkezi

Teknik Föy

Ürün sayfalarında özellik tabloları

Garanti Bilgisi

Üretici/ithalatçı koşullarına tabi

Soru ve Teklif

Form veya e-posta ile

Sıkça Sorulan Sorular

Kanala seri bağlanan, karışık akışlı (mixed flow) bir kanal tipi fan ailesidir. Dış gövdesine bütünleşik ses emici kaplama taşır. İki sürümü vardır: AC motorlu LINEO QUIET ve EC fırçasız motorlu LINEO QUIET ES. Kanal çapı Ø100 ile Ø315 mm arasındadır; yatay ya da dikey kurulur.

Kaynak: Vortice LINEO kataloğu, Mayıs 2026 · s.4–6, 10, 24

Katalog her model ve çalışma noktası için emiş, üfleme ve gövde ses değerini ayrı verir; ses basıncı 3 m mesafede, serbest alanda hesaplanmıştır. En düşük gövde değeri 9,9 dB(A) · 4 V · gövde, 3 m (Lineo 100 Quiet ES); en yüksek gövde değeri 48,3 dB(A) · 10 V · gövde, 3 m (Lineo 315 Quiet ES). Emiş tarafında değerler 20,2 dB(A) · 4 V · emiş, 3 m ile 58,4 dB(A) · en yüksek hız · emiş, 3 m (Lineo 315 Quiet) arasındadır.

Kaynak: Vortice LINEO kataloğu, Mayıs 2026 · s.12, 18

Lineo Quiet’in dış gövdesinde ses emici kaplama vardır; katalog kaplamayı yalnız Quiet serisi için anar. Ø200 AC modellerinde en yüksek hızda: Lineo 200 Quiet (17164, 1160 m³/h) 35,5 dB(A) · en yüksek hız · gövde, 3 m ve 48 dB(A) · en yüksek hız · emiş, 3 m; kataloğun s.28’indeki Lineo 200 (17180, 1135 m³/h) için 46,9 dB(A) · gövde ve 55,4 dB(A) · emiş, 3 m. Karşılığında Quiet daha ağırdır: Lineo 200 Quiet 8,6 kg, Lineo 200 4,9 kg.

Kaynak: Vortice LINEO kataloğu, Mayıs 2026 · s.6, 18, 28

ES sürümünde EC motor iki hızlıdır; hızlar kurulumda ayarlanır ya da 0–10 V sinyaliyle ayarlanır. Katalog değerleri 4, 6, 8 ve 10 V çalışma noktalarında verir. AC sürümü modele göre iki ya da üç hızlıdır. Aynı çapta ES daha az güç çeker: Ø150’de 31 W (10 V) ile 50 W (AC, en yüksek hız). Örnek Ø150 ES: 13,7 dB(A) · 4 V · gövde, 3 m.

Kaynak: Vortice LINEO kataloğu, Mayıs 2026 · s.10, 12, 18

ES modellerinde POT-IT (UNI 503 kutu) ya da POT (DIN kutu) potansiyometre. AC modellerinde TRIO-LINEO 503 üç hız seçici ya da C5 0.5, C 1.5, C 2.5 hız ayarlayıcılar (C 2.5 yalnız 250 ve 315). Sıcaklık (C TEMP), hava kalitesi (C SMOKE), nem (C HCS), hareket (C PIR) sensörleri ve zamanlayıcı (C TIMER) tüm modellere uyar.

Kaynak: Vortice LINEO kataloğu, Mayıs 2026 · s.15, 21

Fan kanala yatay ya da dikey kurulur. Ana gövde kendi ekseni etrafında döner; dar alana yerleştirmek ve dış yüzeydeki kablo bağlantılarına ulaşmak kolaylaşır. Vortice kataloğuna göre fan çevredeki boru sistemine dokunmadan sökülür, motor ve pervaneye kolayca erişilir; bakımdan sonra yeniden takılan ses emici kabuk test koşullarındaki ses performansını geri getirir. Montaj ayrıntısı için ürünün kullanım kılavuzu esas alınır.

Kaynak: Vortice LINEO kataloğu, Mayıs 2026 · s.4–5

Koruma sınıfı kanallı kurulum içindir: tüm Lineo Quiet ES modelleri ve Lineo Quiet AC 100–160 IP45, Lineo Quiet AC 200–315 IPX5. Gövde, Vortice’ye göre EN ISO 11925-2:2010 uyarınca E2 yangın dayanım sınıfındadır; sınıflandırma yalnız doğru kurulmuş ürün için geçerlidir.

Kaynak: Vortice LINEO kataloğu, Mayıs 2026 · s.5, 12, 18
